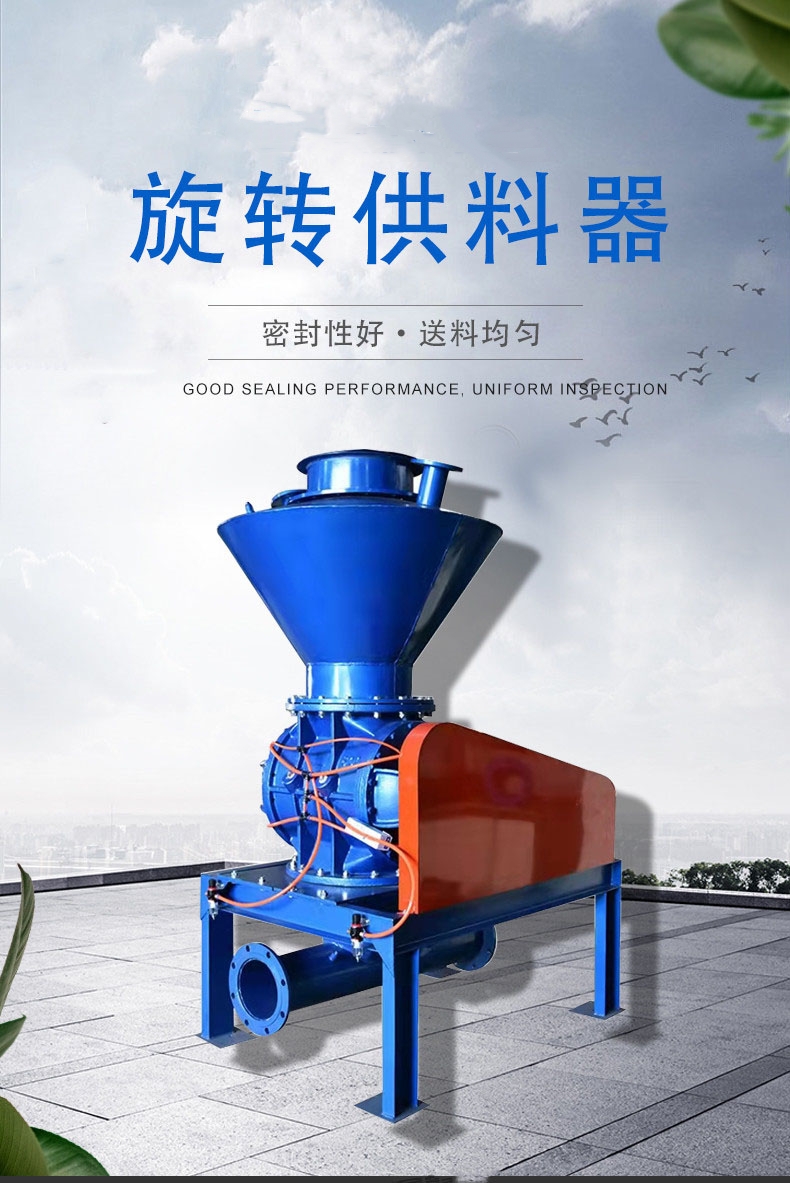

產品簡介：
『體積』：2~50立升/轉
『轉速』：24r/min
『使用溫度』：≤280℃
『應用范圍』：廣泛應用在糧食加工,化工原料,塑料冶金,能源礦業,建材水泥,碼頭等行業.
旋轉給料機選用TZG系列振動給料機，經螺旋彈簧座式安裝在支承架上，支承架與帶外齒的推力球軸承的外圈聯接，底座與軸承的內圈聯接。轉動部分由XWD系列行星擺線針輪減速機驅動。準備給料時，啟動減速機，帶動給料機和支承架轉動，快到給料點時，減速機斷電并反接制動，使給料機準確地停在給料點，然后給料機啟動，開始給料，給料完畢后，給料機反向轉動一定角度后，停止。

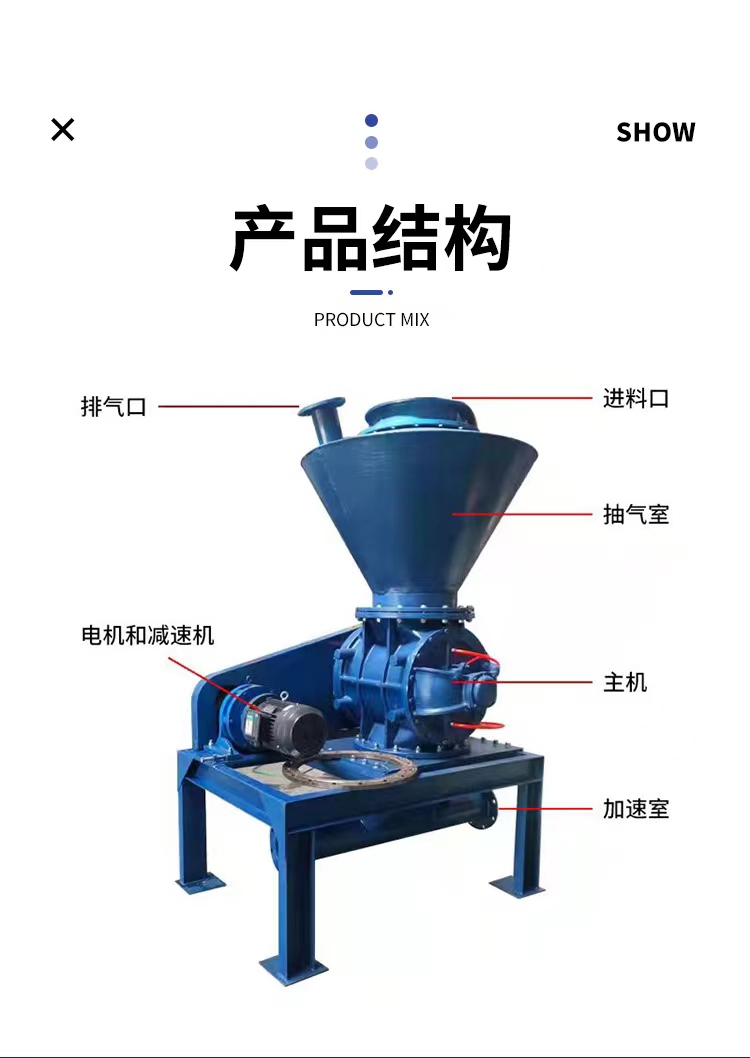

旋轉給料機支承架：包括彈簧下座、阻尼器、架體等幾部分，起支承給料機的作用，阻尼器可防止給料機產生較大的橫向擺動。支承架下部與轉動裝置聯接。
旋轉給料機轉動裝置：包括過渡法蘭、帶外齒的振動球軸承、擺線針輪減速機、行程開關、底座等幾部分，轉動時，減速機帶動軸承外圈作正向或反向轉動。
旋轉給料機選用TZG系列振動給料機，經螺旋彈簧座式安裝在支承架上，支承架與帶外齒的推力球軸承的外圈聯接，底座與軸承的內圈聯接。轉動部分由XWD系列行星擺線針輪減速機驅動。準備給料時，啟動減速機，帶動給料機和支承架轉動，快到給料點時，減速機斷電并反接制動，使給料機準確地停在給料點，然后給料機啟動，開始給料，給料完畢后，給料機反向轉動一定角度后，停止
旋轉給料機 型號 | 每轉體積 | 減速電機型號 | 轉速 | 工作溫度 | 重量 | 旋轉給料機安裝聯接尺寸 | |||||||||
kw | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | |||
2型 | 2立升/轉 | XLD2-59-0.75 | 24 | ≤280 | 80 | Φ250 | Φ200 | Φ150 | 240 | 200 | 150 | 225 | 870 | 8-Φ11 | |
4型 | 4立升/轉 | XLD2-59-0.75 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 | |
6型 | 6立升/轉 | XLD2-59-0.75 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 300 | 250 | 200 | 300 | 930 | 8-Φ13 | |
8型 | 8立升/轉 | XLD2-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 330 | 270 | 220 | 320 | 995 | 8-Φ13 | |
10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 340 | 290 | 240 | 340 | 1030 | 8-Φ15 | |
12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 360 | 310 | 260 | 360 | 1050 | 8-Φ15 | |
14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 | |
16型 | 16立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 | |
18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ440 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 | |
20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ450 | Φ400 | Φ340 | 450 | 390 | 340 | 440 | 1160 | 8-Φ18 | |
26型 | 26立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 500 | 450 | 400 | 520 | 1260 | 8-Φ18 | |
30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ560 | Φ500 | Φ440 | 550 | 490 | 440 | 560 | 1335 | 8-Φ18 | |
40型 | 40立升/轉 | XLD4-59-3 | 24 | ≤280 | 570 | Φ610 | Φ550 | Φ480 | 600 | 540 | 480 | 620 | 1470 | 16-Φ18 | |
50型 | 50立升/轉 | XLD4-59-4 | 24 | ≤280 | 600 | Φ650 | Φ590 | Φ500 | 640 | 580 | 500 | 680 | 1500 | 16-Φ18 | |
60型 | 60立升/轉 | XLD4-59-5.5 | 24 | ≤280 | 600 | Φ750 | Φ680 | Φ600 | 740 | 680 | 600 | 750 | 1500 | 16-Φ18 | |
